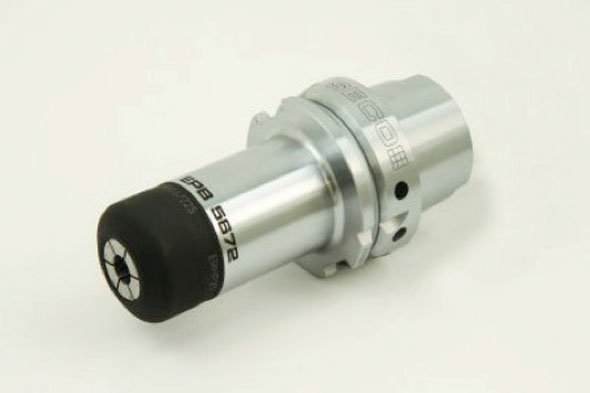

Düşük salgı ve yüksek torklu pens tutucu
Yüksek performanslı işleme uygulamalarında benzersiz seçenekler sunan yeni bir pens tutucu.
Seco’nun yeni EPB 5672 pens tutucusu yüksek performanslı, yüksek hızlı işleme uygulamaları için mükemmel bir seçenek. Dış çapın üç katına (3xD) karşılık gelen 50 mm’ye kadar takım uzunluğunda maksimum üç mikronluk salgı özelliğine sahiptir. Bu, kademeli olarak üretimden kaldırılacak olan eski D-tipine (5872) göre 40 daha düşük bir değer.
İletilebilir tork artışı ise diğer önemli faktörler arasında. Seco’nun Bouxwiller’de (Fransa) bulunan tesisinde Kurumsal Ürün Müdürü olan Denis Sprauel konuyla ilgili şunları söyledi: “Piyasada daha yüksek bağlama kuvvetlerine yönelik bir trend söz konusu. Bu, iletilebilir tork kabiliyetini ve dolayısıyla kesme verilerini artırıyor.”
Bağlama kuvvetini en üst düzeye çıkarıp pensin tam uzunluğu boyunca takım sapı üzerinde dengeli şekilde dağıtmak üzere tasarlanan EPB 5672, yüksek performanslı bir kesici takıma sahip olmayı mümkün kılıyor. Ayrıca, takımların tutucudan çıkması riskini de azaltıyor. Takım sapı üzerindeki yüksek ve dengeli basınç, tasarım özelliklerinin bir kombinasyonuyla elde ediliyor. Bunlardan biri olan bağlama somunu, pensi yuvasından aşağı sıkıca bastırmak için güçlü, trap ezoit bir dişe sahip. Bir diğer tasarım özelliği olarak gövdenin, pensin ve somunun son derece yüksek finiş ve hassasiyetle üretilmiş olması. Bunun sonucunda daha önceki pens tutuculara göre üç kata kadar daha yüksek iletilebilir tork elde edilebiliyor.
Ayrıca somun ile gövde arasında tamamen yeni bir fonksiyon kullanılıyor: dişin her iki tarafında bulunan iki silindirik kılavuz yüzey. Sprauel konuyla ilgili şunları söyledi: “Klasik modellerde bağlama somunu, dişler üzerinden sadece gövdeyle temas eder. Yeni modelde ise somunun iki fonksiyonu var: diş, pensi gövdeye doğru iterken iki silindirik kılavuz salgıyı düşük tutuyor.”
EPB 5672’nin karakteristik özelliği olarak kabul edilen üç mikronluk salgının arkasında yatan nedenlerden biri budur. Bir diğer neden ise somun ve gövdenin silindirik olması ve asimetrik parça bulunmamasıdır. Bu, yuvarlak pens somununun bir makaralı somun anahtarıyla sıkıldığı yüksek hızlı işleme uygulamaları için takımın iyi bir dengeye sahip olmasını sağlamaktadır.
Ön uç dakikada 80.000 devir (dev/dak) yapabilir ancak gerçek maksimum değer genellikle arka uçtaki konik bölümün türü ve boyutuyla sınırlıdır. Sonuç olarak bu özellik, modern kesme takımlarında kullanıma uygun, takım sapmasının düşük olduğu dayanıklı bir pens tutucu elde edilmesini sağlar. Ancak her zaman olduğu gibi kullanıcılar tüm ayarların doğru şekilde yapılmasını sağlamalıdır. Bir dinamometrik anahtarın aksesuar olarak bulunabileceğini belirten Sprauel konuyla ilgili şunları söyledi: “Üç mikronluk salgının avantajlarından yararlanmak istiyorsanız doğru sıkma torkunu uygulamanız gerekir.”
EPB 5672 pens tutucunun yüksek hassasiyeti, beş farklı boyutta sunulan konik uçlarla sağlanıyor: 11 (1–7 mm); 16R (1–10 mm); 16 (1–10 mm); 25 (2–16 mm); 32 (2–20 mm). Her uç için kısa, orta ve uzun boy seçenekleri de sunuluyor. Pensler klasik ve sızdırmaz modellerde sunuluyor (ayrıca 11 modeli için sızdırmazlık özelliği bulunmayan seçenekler de var). Sızdırmaz pensler soğutma sıvısı akışını takımın (varsa) içindeki soğutma sıvısı kanallarına yönlendirmek için kullanılır. Alternatif olarak takımın arka tarafından gövdeye konik uçlu durdurma vidası takılabilir. Bu durumda konik uç, takım sapının uç boşluğuna oturarak sızdırmazlığı sağlar. Durdurma vidaları aksesuar olarak sunulmaktadır ancak bunların salgıyı etkileyebileceği ve 10.000 dev/dak üzerindeki fener mili devirlerinde kullanılmaması gerektiği unutulmamalıdır.
Özetle EPB 5672, sıkı geçmeli ve hidrolik tutucuların hassasiyeti ile bir pens tutucunun esnekliğini bir arada sunmaktadır. Sprauel konuyla ilgili şunları söyledi: “Sıkı geçmeli ve hidrolik tutucular, ISO boyutlu seride bulunan takım sapları için kullanılmaktadır. Bir pens tutucu ise pensleri değiştirerek farklı çaplardaki takımlar için kullanılabilir.” Pens tutucunun esnekliğinin yanı sıra EPB 5672, frezeleme, delme, diş açma ve raybalama gibi çok çeşitli uygulamalarda kullanılabilme özelliğine de sahiptir. Talaşlı imalat yapan şirketler için bu, takım stoklarının azaltılması ve farklı ihtiyaçlara hızlı bir şekilde yanıt verilebilmesi anlamına gelir. Son olarak, kullanılan yeni finiş de önemli özelliklerden biridir. Sprauel konuyla ilgili şunları söyledi: “Gövdede ve somunda gerçekten çok kaliteli bir kaplama oksitlenmeyi ve sürtünmeyi önleyen kaplama dişi korumaktadır.”
Tanıtım cümlesi: Denis Sprauel: “Piyasada daha yüksek iletilebilir tork değerlerine yönelik bir trend söz konusu.”
Kısa bilgiler 1: EPB 5672 yüksek hassasiyetli pens tutucu Uygulamalar:
Yüksek iletilebilir tork değeri,EPB 5672’nin finiş ve kaba frezeleme uygulamalarında kullanıma uygun olmasını sağlamaktadır.
Salgı: 3xD (50 mm boya kadar) takım uzunluğunda 3 mikron
Takım çapları: 1 - 20 milimetre, 1/8 - 3/4 inç
Konik uçlar: HSK-A, HSK-E, DIN, BT, Graflex, Seco- Capto, Ansi Cat.
Boyutlar: HP 11, HP16R (kısa gövde çapı), HP 16, HP 25 ve HP 32.
Uç boyları: kısa, uzun ve orta
Pensler: klasik ve sızdırmaz
2013 yılının ilk çeyreğindeki Seco News kataloğu ile birlikte piyasaya sürülecektir: 16R, 16, 25 ve 32 boyutlarında pensler ve tutucular. 11 ebatlı pensler ve tutucular 2013 yılının üçüncü çeyreğindeki Seco News kataloğu ile birlikte piyasaya sürülecektir.
Kısa bilgiler 2: Verimliliği artıran bir ürün
Seco’nun yeni EPB 5672 pens tutucuyla yapılan frezeleme testleri, geleneksel pens tutuculara göre takım ömrünün 30’dan ve kesme derinliğinin 50’den fazla arttığını göstermiştir. Burada iki önemli özellik ön plana çıkmaktadır: düşük salgı ve yüksek tork iletimi. Salgının azalması her zaman eşit kesim elde etmeye katkıda bulunurken, titreşim riski olmadan yüksek kesim verileri elde edilmesini sağlar. Bu sayede çok az değişiklikle takım ömrü uzatılabilir. Tork iletiminin artması daha derin kesme ve ilerleme değerleri elde etmeye olanak sağlar.
Bilgi grafiği 1: EPB 5672 önemli tasarım özelliklerine sahip olan yüksek hassasiyetli bir pens tutucudur.
Bilgi grafiği 2: Somun önerilen tork değeriyle sıkıldığında takım sapına iletilebilen statik tork.
İletilebilir tork artışı ise diğer önemli faktörler arasında. Seco’nun Bouxwiller’de (Fransa) bulunan tesisinde Kurumsal Ürün Müdürü olan Denis Sprauel konuyla ilgili şunları söyledi: “Piyasada daha yüksek bağlama kuvvetlerine yönelik bir trend söz konusu. Bu, iletilebilir tork kabiliyetini ve dolayısıyla kesme verilerini artırıyor.”
Bağlama kuvvetini en üst düzeye çıkarıp pensin tam uzunluğu boyunca takım sapı üzerinde dengeli şekilde dağıtmak üzere tasarlanan EPB 5672, yüksek performanslı bir kesici takıma sahip olmayı mümkün kılıyor. Ayrıca, takımların tutucudan çıkması riskini de azaltıyor. Takım sapı üzerindeki yüksek ve dengeli basınç, tasarım özelliklerinin bir kombinasyonuyla elde ediliyor. Bunlardan biri olan bağlama somunu, pensi yuvasından aşağı sıkıca bastırmak için güçlü, trap ezoit bir dişe sahip. Bir diğer tasarım özelliği olarak gövdenin, pensin ve somunun son derece yüksek finiş ve hassasiyetle üretilmiş olması. Bunun sonucunda daha önceki pens tutuculara göre üç kata kadar daha yüksek iletilebilir tork elde edilebiliyor.
Ayrıca somun ile gövde arasında tamamen yeni bir fonksiyon kullanılıyor: dişin her iki tarafında bulunan iki silindirik kılavuz yüzey. Sprauel konuyla ilgili şunları söyledi: “Klasik modellerde bağlama somunu, dişler üzerinden sadece gövdeyle temas eder. Yeni modelde ise somunun iki fonksiyonu var: diş, pensi gövdeye doğru iterken iki silindirik kılavuz salgıyı düşük tutuyor.”
EPB 5672’nin karakteristik özelliği olarak kabul edilen üç mikronluk salgının arkasında yatan nedenlerden biri budur. Bir diğer neden ise somun ve gövdenin silindirik olması ve asimetrik parça bulunmamasıdır. Bu, yuvarlak pens somununun bir makaralı somun anahtarıyla sıkıldığı yüksek hızlı işleme uygulamaları için takımın iyi bir dengeye sahip olmasını sağlamaktadır.
Ön uç dakikada 80.000 devir (dev/dak) yapabilir ancak gerçek maksimum değer genellikle arka uçtaki konik bölümün türü ve boyutuyla sınırlıdır. Sonuç olarak bu özellik, modern kesme takımlarında kullanıma uygun, takım sapmasının düşük olduğu dayanıklı bir pens tutucu elde edilmesini sağlar. Ancak her zaman olduğu gibi kullanıcılar tüm ayarların doğru şekilde yapılmasını sağlamalıdır. Bir dinamometrik anahtarın aksesuar olarak bulunabileceğini belirten Sprauel konuyla ilgili şunları söyledi: “Üç mikronluk salgının avantajlarından yararlanmak istiyorsanız doğru sıkma torkunu uygulamanız gerekir.”
EPB 5672 pens tutucunun yüksek hassasiyeti, beş farklı boyutta sunulan konik uçlarla sağlanıyor: 11 (1–7 mm); 16R (1–10 mm); 16 (1–10 mm); 25 (2–16 mm); 32 (2–20 mm). Her uç için kısa, orta ve uzun boy seçenekleri de sunuluyor. Pensler klasik ve sızdırmaz modellerde sunuluyor (ayrıca 11 modeli için sızdırmazlık özelliği bulunmayan seçenekler de var). Sızdırmaz pensler soğutma sıvısı akışını takımın (varsa) içindeki soğutma sıvısı kanallarına yönlendirmek için kullanılır. Alternatif olarak takımın arka tarafından gövdeye konik uçlu durdurma vidası takılabilir. Bu durumda konik uç, takım sapının uç boşluğuna oturarak sızdırmazlığı sağlar. Durdurma vidaları aksesuar olarak sunulmaktadır ancak bunların salgıyı etkileyebileceği ve 10.000 dev/dak üzerindeki fener mili devirlerinde kullanılmaması gerektiği unutulmamalıdır.
Özetle EPB 5672, sıkı geçmeli ve hidrolik tutucuların hassasiyeti ile bir pens tutucunun esnekliğini bir arada sunmaktadır. Sprauel konuyla ilgili şunları söyledi: “Sıkı geçmeli ve hidrolik tutucular, ISO boyutlu seride bulunan takım sapları için kullanılmaktadır. Bir pens tutucu ise pensleri değiştirerek farklı çaplardaki takımlar için kullanılabilir.” Pens tutucunun esnekliğinin yanı sıra EPB 5672, frezeleme, delme, diş açma ve raybalama gibi çok çeşitli uygulamalarda kullanılabilme özelliğine de sahiptir. Talaşlı imalat yapan şirketler için bu, takım stoklarının azaltılması ve farklı ihtiyaçlara hızlı bir şekilde yanıt verilebilmesi anlamına gelir. Son olarak, kullanılan yeni finiş de önemli özelliklerden biridir. Sprauel konuyla ilgili şunları söyledi: “Gövdede ve somunda gerçekten çok kaliteli bir kaplama oksitlenmeyi ve sürtünmeyi önleyen kaplama dişi korumaktadır.”
Tanıtım cümlesi: Denis Sprauel: “Piyasada daha yüksek iletilebilir tork değerlerine yönelik bir trend söz konusu.”
Kısa bilgiler 1: EPB 5672 yüksek hassasiyetli pens tutucu Uygulamalar:
- Güvenilirliğin ve yüksek iletilebilir tork değerinin çok önemli olduğu havacılık endüstrisi
- Yüksek verimliliğin işleme süresinin kısalması anlamına geldiği kalıp ve döküm endüstrisi
- Sıkı geçmeli takımların kullanılmaması gereken diş ve medikal ürünlerin mikro işlenmesi
- Esnekliğin çok önemli olduğu genel işleme uygulamaları
Yüksek iletilebilir tork değeri,EPB 5672’nin finiş ve kaba frezeleme uygulamalarında kullanıma uygun olmasını sağlamaktadır.
Salgı: 3xD (50 mm boya kadar) takım uzunluğunda 3 mikron
Takım çapları: 1 - 20 milimetre, 1/8 - 3/4 inç
Konik uçlar: HSK-A, HSK-E, DIN, BT, Graflex, Seco- Capto, Ansi Cat.
Boyutlar: HP 11, HP16R (kısa gövde çapı), HP 16, HP 25 ve HP 32.
Uç boyları: kısa, uzun ve orta
Pensler: klasik ve sızdırmaz
2013 yılının ilk çeyreğindeki Seco News kataloğu ile birlikte piyasaya sürülecektir: 16R, 16, 25 ve 32 boyutlarında pensler ve tutucular. 11 ebatlı pensler ve tutucular 2013 yılının üçüncü çeyreğindeki Seco News kataloğu ile birlikte piyasaya sürülecektir.
Kısa bilgiler 2: Verimliliği artıran bir ürün
Seco’nun yeni EPB 5672 pens tutucuyla yapılan frezeleme testleri, geleneksel pens tutuculara göre takım ömrünün 30’dan ve kesme derinliğinin 50’den fazla arttığını göstermiştir. Burada iki önemli özellik ön plana çıkmaktadır: düşük salgı ve yüksek tork iletimi. Salgının azalması her zaman eşit kesim elde etmeye katkıda bulunurken, titreşim riski olmadan yüksek kesim verileri elde edilmesini sağlar. Bu sayede çok az değişiklikle takım ömrü uzatılabilir. Tork iletiminin artması daha derin kesme ve ilerleme değerleri elde etmeye olanak sağlar.
Bilgi grafiği 1: EPB 5672 önemli tasarım özelliklerine sahip olan yüksek hassasiyetli bir pens tutucudur.
Bilgi grafiği 2: Somun önerilen tork değeriyle sıkıldığında takım sapına iletilebilen statik tork.
