SIMATIC kontrolörler için telekontrol sistemi

Siemens Endüstriyel Otomasyon Bölümü, telekontrol uygulamalarında kullanılmak üzere SIMATIC S7-1200 kontrolörleri için yeni bir haberleşme modülü geliştirdi.

Kısaca

  • SIMATIC CP 1243-1 DNP3, ölçüm değerlerini, set değerlerini ve alarmları düzenli veya olay bazlı olarak gönderebiliyor.
  • Modül, bağlantı kesintilerinde veri kaybını önlemek için zaman etiketli 64.000 değeri kaydediyor ve bağlantı yeniden kurulduğunda bunları kronolojik sırayla aktarıyor.
  • Telekontrol sistemi; su arıtma ve kanalizasyon tesisleri, bölgesel ısıtma şebekeleri, pompa istasyonları, enerji dağıtımı ve ulaşım sistemlerinde kullanılabiliyor.

Yazı Boyutu 100%
WhatsApp X Facebook LinkedIn

Telekontrol uygulamaları için geliştirilmiş SIMATIC S7- 1200 haberleşme modülü

• Uzak istasyonlarda ölçümlenen değerlerin kontrol merkezine aktarılması

• Bakım personeli için otomatik e-posta hizmeti

Siemens Endüstriyel Otomasyon Bölümü, telekontrol uygulamalarında kullanılmak üzere SIMATIC S7-1200 kontrolörleri için yeni bir haberleşme modülü geliştirdi. TeleControl Professional ürün portföyünün bir üyesi olan SIMATIC CP 1243-1 DNP3, SIMATIC S7- 1200’ü DNP3 protokolü (Dağıtılmış Network Haberleşme Protokolü) aracılığıyla bir kontrol merkezine bağlıyor. En tipik kullanım alanı, geniş ve açık bir alanda ölçümlenen değerlerin merkezi bir istasyona aktarılmasıdır. Söz konusu uzaktan kontrol sistemi, kanalizasyon ve su arıtma tesislerinde, bölgesel ısıtma şebekeleri ve pompa istasyonlarında ve ayrıca petrol ve gaz tedarik, enerji dağıtımı ve ulaşım ve taşımacılık sistemlerinde kullanılabilir.

SIMATIC CP 1243-1 DNP3, ölçümlenen değerleri, set değerlerini ve alarmları düzenli olarak veya olay bazlı bir şekilde gönderir. Kullanıcı, STEP 7 mühendislik yazılımını kullanarak sadece SIMATIC S7-1200 CPU’nun göndereceği verileri seçerek ilgili iletişim parametrelerini belirler. Kontrol merkezi ile iletişim, geniş alan ağları aracılığıyla güvenli veri transferine yönelik güvenlik mekanizmaları dahil olmak üzere 2 no’lu DNP3 standardına (2007/2009) uygun protokole dayanmaktadır. Haberleşme modülünde veri aktarımına ek olarak bir e-posta fonksiyonu bulunmaktadır. Bu fonksiyon, örneğin eşik değerlerin aşılması gibi önceden tanımlanmış olaylar hakkında bakım personelinin otomatik olarak bilgilendirilmesini sağlar.

SIMATIC CP 1243-1 DNP3, herhangi bir bağlantı kopmasında veri kaybını önlemek üzere, zaman etiketli 64.000 değeri kaydedebilir. Bağlantı yeniden kurulduğunda kaydedilen bu değerler, doğru kronolojik sırayla otomatik olarak kontrol merkezine aktarılır. Lokal olarak LED’ler ile belirtilen veya STEP 7 mühendislik yazılımında bulunan kapsamlı diyagnostik özellikleri sayesinde kullanıcıya istasyonun durumu hakkında hızlı ve kesin bir analiz sunulur. Haberleşme modülü, açık alanlardaki yerel iletişim ağına Ethernet arabirimi aracılığıyla bağlanır., Yerel ağ ile kontrol merkezi arasındaki uzaktan iletişim için Scalance M874 endüstriyel 3G modem/router gibi uygun veri iletim cihazları kullanalabilir.

Haftalık sektör özeti ve fuar takvimi

Sektörde haftanın özetini ve yaklaşan fuarların takvimini e-postanıza gönderiyoruz.

Aboneliğinizi tamamlamak için göndereceğimiz e-postadaki onay bağlantısına tıklayın.

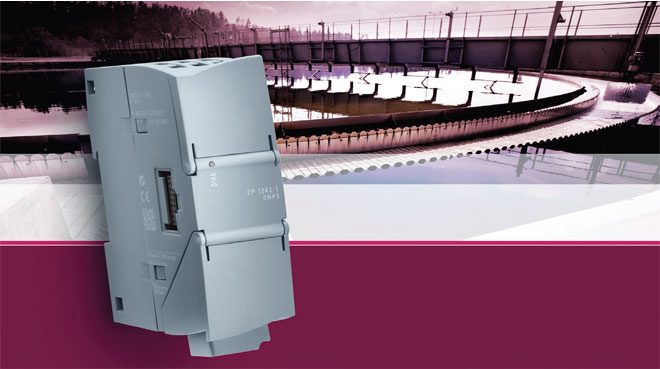

Yeni haberleşme modülü SIMATIC CP 1243-1 DNP3, telekontrol uygulamalarında SIMATIC S7-1200 kontrolörlerini DNP3 (Dağıtılmış Network Haberleşme Protokolü) aracılığıyla kontrol merkezine veya proses kontrol sistemine bağlar
